你的位置:首页 > 公司产品 > CDX10-12系列高压电缆分接箱

1、产品概述

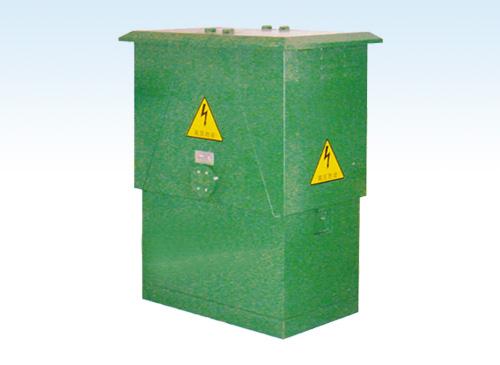

      CDX10-12系列高压电缆分接箱是额定电压12kV、额定电流630A的户外高压电器设备,用于电力电缆的联接和分接。
       本产品采用内装SF6绝缘气体的高性能六氟化硫负荷开关和可触摸屏蔽型硅橡胶电缆接头,具有较强的有功负载及空载电缆电流的开断能力和短路电流的关合能力,并可根据用户要求配装避雷器及接地故障指示器。
       该系列产品中每条环网线上都装有负荷开关或真空断路器。任何一条分支回路都可以自由地退出和投入运行,其它环网回路不受影响。负荷开关上还可以附装熔断器。当某分支回路发生短路故障时,该支回路上的熔断器可快速断开故障回路,并撞击负荷开关的脱扣器使之分闸,故障回路被隔离,这样便保证了非故障分支回路的供电连续性。

2、主要用途

本产品广泛应用于10kV电力系统中电缆分接。其联接方式简单、灵活方便、安全可靠、柜体采用2毫米不锈钢板,坚固耐用。带电部分为全绝缘、全密封结构。如采用防洪可触摸型电缆头,还可以耐洪水侵袭,极大地提高供电可靠性。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网,特别适合城市道路电网改造工程,可大大节省电气设备和电缆投资,提高供电可靠性

3、CDX10-12系列高压电缆分接箱主要由下列五部分组成

(1)户外箱:用2.5mm厚的不锈钢板焊接成形,按用户要求外表分为镜面或砂面喷塑(驼灰色或环保绿色)。
(2)内框架:用钢板、型材焊成并进行整体热镀锌处理。负荷开关及进、出线电缆接头固定在柜架上面,整体安装在
户外箱内,操作机构室、电缆进、出线室均为全封闭小室。
(3)开关室:内装SF6负荷开关,其开关型号分别为FLN48-12D、SFG-12型及全封闭充气式SF6负荷开关或真空断
路器。
(4)电缆进线室:内装可触摸屏蔽型硅橡胶电缆接头及带电显示装置。
(5)电缆出线室:按照出线分支多少装配相应数量的电缆接头及电缆固定支架。
