1、概述及用途

工业用插座配电箱检修电源箱适用于频率50Hz，额定电压~380V的供电网络中。箱中用工业用插头插座作为配电箱的输入或输出接口，同时配置有过载、短路和漏电保护等功能。配电箱经精心设计，具有结构合理、能提供多路输出，防护等级高等特点。因此，使用更加安全可靠。该配电箱适用于室内或户外的配电 、检修及临时施工用电场所，广泛应用于电力、治金、矿山、机械、轻纺、石油、代工、机场、港口以及其它各种行业。

2、技术参数
2.1   额定工作电压：交流220V、380V
2.2   额定工作电流：16~400A
2.3   额定工作频率：50Hz
2.4   各分路额定电压：交流380V、220V、24-36V
2.5   各分路额定电流：交流125A、63A、32A、16A、10A、2A
2.6   输出插座极数：5极（3P+N+E）、4极（3P+E）、3极（2P+E）、2极（1P+E）
2.7   防护等级：IP44、IP55、IP65、IP67
2.8   使用环境：环境温度-30℃~+45℃。室内户外无腐蚀和爆炸性气体及导电尘埃的场合。

3、配电箱的特点

3.1   配电箱选用工业用插头插座（符合国家标准GB11918-11919-2001及IEC60309-1、-2国际准），防护等级高，
        安全可靠。同时，用插接方式代替传统端子接线方式，使用方便快捷。
3.2   插座配电箱一共有九类形式，其中，移动式包括：便携式、手推轮式、框架式、活动架式。固定式包括：组合箱
        式、挂壁式、支架式、立柱式、柜式、完全可满足用户不同的使用需要。

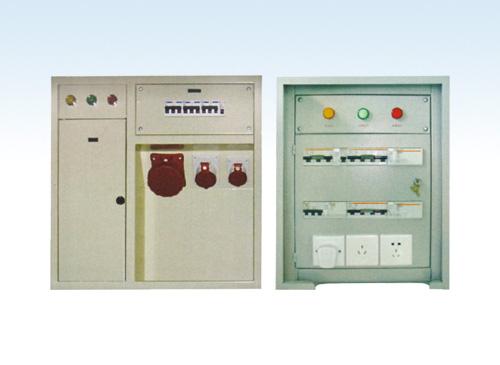

3.3   配电箱的箱体由外壳和面板两部分组成。一般的箱体材料采用优质钢板或不锈钢板。同时，可选择用户喜欢的颜
        色喷漆。有些小型配电箱则采用优质工程塑料和铝合金箱体，其结构牢固，造型美观。
3.4   钢板制作的户外箱都有门并配锁。插座装在面板上，电缆线全部由箱体底部进出。当用电设备的插头插入插座后，
        关上门能避免插座被日照雨淋并防止灰尘进入箱内。如有需要面板还可配置电源指示灯，能显示总电源是否接通。
3.5   配电可根据需要配置24-36V交流变压器，供低压安全照明灯使用。
3.6   移动式配电箱的电源输入，可选择插头带电缆或器具输入插座。
3.7   根据客户电网是否中性线接地，选择配置4极或5极三相电源插座；根据配电箱的使用环境，选择插座的防护等级
       （IP44或IP67）。
