1、概述

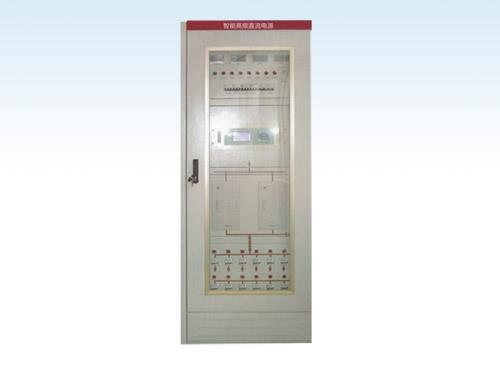

智能高频开关直流电源是一种全微机控制、保护、管理、测量的新型直流电源,并具有在线检测功能。该电源按照无需人工管理的全自动运行方式设计,主要针对无人值守变电站直流系统。微机部分采用高性能单片机,并配置大屏幕液晶显示器,各种运行状态和参数均以字符显示,并可在键盘上整定和修改,具有方便友好的操作界面。
高频开关直流电源面向广大的直流电源用户,适用于10-220kv变电站、中小型发电厂、高层建筑、邮电、通讯、医院、铁路等部门,用作向高压断路器的分合闸,断电保护,信号系统,控制系统及事故照明等提供直流电源。
高频开关直流电源为远程检测和控制提供了强大的功能,并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数,如交流输入电压,直流kM电流,电池电压,充电模块输出电流,绝缘检测数据等,并可对其定值进行修改,以适应于不同电池容量和电压等级,为无人值守提供必备条件。
为提高直流系统的可靠性,高频开关直流电源中的高频开关电源模块还可采用独特的模块并联冗余技术,实现了N+1备份,提高了直流系统供电的连续性和可靠性。
2、使用环境
2.1 周围空气温度 最高温度+40℃
最低温度-5℃
最大日温差25℃
2.2 海拔高度 不超过1000m
2.3 最大风速 35m/s
2.4 环境温度 月平均相对湿度不大于90%
日平均相对温度大不于95%
2.5 地震烈度 7度
地面水平加速度0.2G
地面垂直加速度0.1G
2.6 大气条件 大气中无严重侵蚀和爆炸性介质
3、主要技术参数和系统特点
3.1 主要技术参数
交流电源参数: 输入380V±15%
频率: 50HZ
控母输出电压: 110V,220V
稳压精度: ≤±0.5%
稳流精度: ≤±1%
纹波系数: ≤±0.3%
充电电流整定范围: 10-100%
噪声: 在额定负荷时<45dB(距设备1米处)
3.2 系统特点
1 ) 采用开关电源特有的模块化设计,N+1热备份。
2) 很宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所。
3) 充电模块可带电插拔,在线维护,方便快捷。
4) 采用国际最新软开关技术,转换效率高,电磁干扰小。
5) 硬件低差自主均流技术,转换间输出电流最大不平衡小于±3%
6) 系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全有充分保障。
7) 监控模块采用大屏幕液晶汉字显示,声光告警。
8) 可通过监控模块进行系统各部分的参数设置,界面友好,操作方便。
9) 具备平滑调节输出电压和电流,蓄电池自动温度补偿等先进功能。
10) 开放式接口设计,具有强大的通讯功能,很方便实现与变电站综合自动化设备PTU或电厂计算机监控系统
DCS相连。
11)三级集散式监控系统,实现对电源系统的“遥测、遥控、遥信、遥调”以及无人值守。
12)蓄电池自动管理及保护,实时自动监测蓄电池的端电压,充、放电电流,并控制蓄电池的均充和浮充,设
有电池过/欠压和充电过流声光告警。
4.系统组成
高频开关直流电源主要由全密封免维护铅酸蓄电池、高频开关电源充电模块、电源监控模块、微机直流绝缘检测仪(可选)、电池检测仪(可选)、降压硅链装置等组成。
